在現代化機床設備中，導軌的精度與壽命直接決定了加工質量與生產效率。高速運轉、切削飛濺、粉塵顆粒以及冷卻液侵蝕等工況，時刻威脅著導軌與絲杠等精密部件。為了應對這些挑戰，各種機床防護罩應運而生。其中，風琴防護罩——全稱為柔性風琴式導軌防護罩——憑借其獨特的伸縮結構和卓越的防護性能，成為機床防護領域的重要成員。

一、什么是風琴防護罩？

風琴防護罩全稱為柔性風琴式導軌防護罩，屬于機床防護罩的一種。它采用類似手風琴一樣的折疊結構，能夠隨著機床移動部件的往復運動自由伸縮，始終將導軌、絲杠、光柵尺等精密零件與外界環境隔離。其名稱中的“柔性”強調了其材質與結構的可彎曲、可壓縮特性，“風琴式”則形象地描述了其外觀形態——由多個平行折頁連接而成，展開時如手風琴風箱般延展，壓縮時則層層疊合。

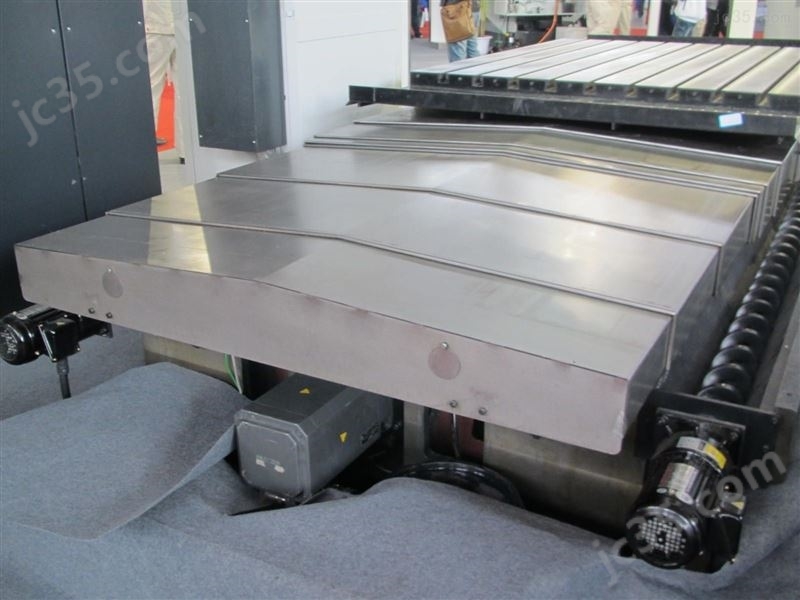

與傳統剛性防護罩（如金屬鎧甲罩、伸縮式鋼板罩）相比，風琴防護罩具有更輕的重量、更高的行程比以及更靈活的設計適應性，特別適用于空間受限或需要高動態響應的場合。

二、結構設計與材料選擇

風琴防護罩通常由三部分組成：主體折疊罩體、端部固定板以及內部支撐骨架。

• 折疊罩體：多采用高強度、耐油、耐腐蝕的涂層織物或高分子復合材料。常見材料包括聚氨酯涂層布、橡膠涂層布、特氟龍涂層布等，能夠抵御冷卻液、潤滑油、鐵屑及粉塵的侵蝕。
• 支撐骨架：為了保證罩體在伸縮過程中保持穩定的形狀，內部會間隔安裝PVC或金屬（如不銹鋼）支撐骨架。這些骨架使每個折頁能夠均勻受力，防止塌陷或卡滯。
• 固定與連接方式：兩端通過與機床移動部件和固定部件連接的金屬或塑料連接板進行固定，安裝簡便，且可根據具體機型進行定制。

針對特殊環境（如高溫、防火、無塵室等），還可選用耐高溫布、阻燃布或防靜電材料，充分體現了風琴防護罩的柔性化設計與廣泛適用性。

三、工作原理與性能優勢

風琴防護罩的核心原理在于利用可折疊的柔軟罩體，將移動部件的直線運動轉化為罩體的伸縮。當機床工作臺或滑枕移動時，一端拖動罩體展開，另一端則相應壓縮，從而持續覆蓋暴露的導軌區域。其性能優勢可歸納為：

1. 高效防護：全程密封式遮擋，能有效阻擋切屑、冷卻液、灰塵及異物侵入，延長導軌和絲杠的使用壽命。
2. 高行程比：壓縮后體積小，能節省可觀的安裝空間；展開時則能覆蓋較長的行程，適應大行程機床需求。
3. 運行平穩、噪音低：由于質地柔軟且折頁合理設計，運行時幾乎無沖擊，噪音極低，有利于提高機床的加工精度。
4. 定制靈活：可根據導軌形狀、行程、運行速度、使用環境等參數進行非標設計，最大程度匹配合適的機床結構。
5. 經濟實用：相較于全鋼制防護罩，風琴防護罩的成本較低，且易于維護和更換局部部件。

四、在機床防護罩家族中的地位

機床防護罩是一個龐大的體系，按結構和用途可分為：風琴式防護罩、鋼板伸縮式防護罩、卷筒式防護罩、盔甲式防護罩、絲杠防護套、圓形防護罩等。風琴防護罩在其中定位于高靈活性、中高強度、中小型運動單元的首選。它特別適合應用在加工中心、數控車床、磨床、雕刻機、木工機械、測量儀等設備上，尤其是需要垂直于水平方向自由伸縮的空間約束場合。

雖然剛性防護罩在抵御重型沖擊和高溫飛濺方面更具優勢，但風琴防護罩的優點——柔性適配、準確跟隨、輕握低耗——讓其在現代高速加工機床中依然是不可替代的隔絕方案。

五、選型與維護要點

為了發揮風琴防護罩的最佳性能，在選型和使用時應注意以下要點：

• 明確行程與壓縮量：推薦保留10%~15%的壓縮余量，以防因極限壓縮而導致罩體或骨架損害。
• 確認運動速度：隨著機床快速移動速度提高，避免罩體發生顫動、鼓起或者卡滯。尼龍搭扣、導向輪等輔助方式常有用武之地。
• 選擇合適的材料：潮濕的冷卻液環境下優選防水防霉菌涂層；高溫環境下需要耐高溫、阻燃型面料；噴涂環境則需要防溶劑型面料。
• 安裝平行度與牢靠度：固定端與移動端連接可靠并盡可能保持平行，避免受力偏移，可減少耐磨次壽命過低。
• 定期檢查與清潔：手動折疊檢查和清掃附著的碎屑、油污，確認釘腳未松動脫落，如折疊區域斷裂需及時校整與粘補。

六、

智能制造的時代，無論是精密復雜的多軸加工，還是高效的重型切削，裝備良好的防護是質量和可靠性的保障。柔性風琴式導軌防護罩作為一種關鍵的輔助元件，全顯示著機床防護體系強大的“柔與韌”——以飄逸的折線與穩健的高度，守護整個機械核心常年奮斗而不疲憊。認識并正確使用維護風琴防護罩，對于全面評價一個機床的運轉狀態有舉足輕重之意義。
